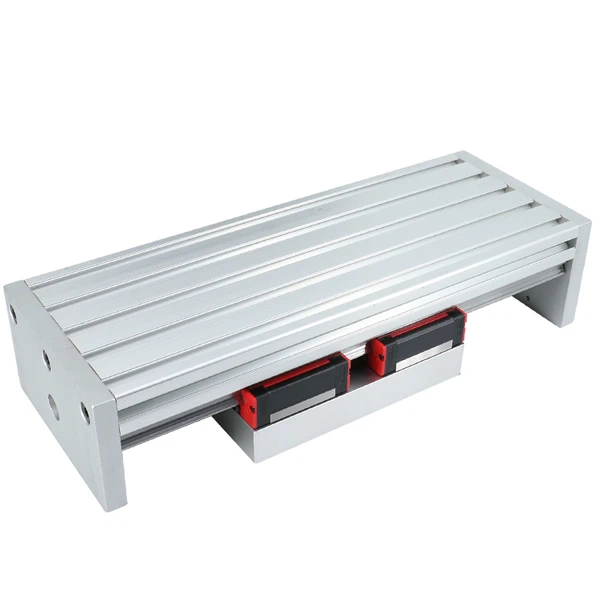

Модуль лінійного руху
Цей модуль лінійного руху виготовляється нами для крокових двигунів для nema23 і nema34 або серводвигунів для nema24 і nema32. Ефективну довжину ходу модуля лінійного руху можна налаштувати від 100 мм до 2500 мм. Максимальна вантажопідйомність цього модуля лінійного руху становить 150 кг горизонтально та 50 кг вертикально. Ми також можемо надати вам супутні аксесуари, такі як муфти або двигуни.
Послати повідомлення
Введення продукту
Короткий опис продукту:
1. Сталева кулька класу G10 GCR15
2,95% пилонепроникність, змащення, шумозаглушення
3. GCR53 високовуглецева хромована сталь
4. Ширина гірки 150 мм.
5. Кульковий гвинт SFU1605/1610 точності C7
6. Довжина ефективного ходу: можна налаштувати від 100 до 2500 мм
Склад продукту:
①Повзунок
②Лінійна напрямна
③ Шариковий гвинт (16050/1610)
④Пилозахисний чохол
⑤Фланцевий шматок
⑥Алюмінієва пластина
Розмір продукту (мм):
Параметр продукту:
| Параметр | ||||||||||||
| Ефективний хід (мм) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600+ | |
| Загальна довжина (мм) | 310+ | 360+ | 410+ | 460 | 510 | 560 | 610 | 660 | 710 | 760 | 810+ | |
| Загальна висота (мм) | 87 | |||||||||||
| Точність позиціонування | Кожні 300 мм становлять 0,03 мм-0,05 мм | |||||||||||
| Максимальне навантаження (мм) | Рівень | 150 кг | ||||||||||
| Вертикальний | 50 кг | |||||||||||
