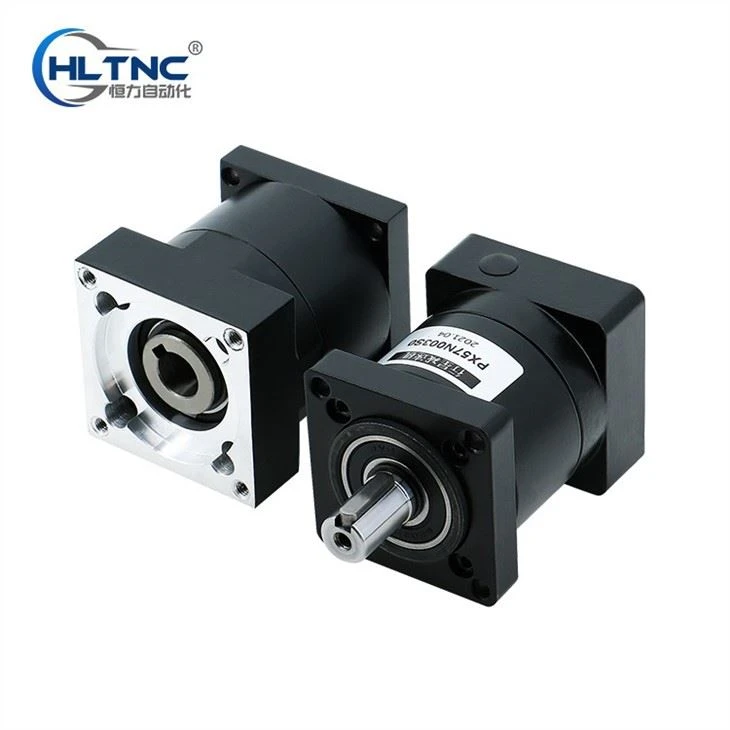

Планетарний редуктор

Планетарний редуктор також називають планетарним редуктором, редуктором серводвигуна. Серед редукторів планетарні редуктори широко використовуються в серводвигунах змінного струму, серводвигунах, двигунах та інших пристроях передачі завдяки їх малому розміру, високій ефективності передачі, широкому охопленню зниження швидкості та високій точності. Його функція полягає в тому, щоб зменшити коефіцієнт швидкості, збільшити крутний момент і зменшити співвідношення сили інерції обертання навантаження/двигуна за умови забезпечення точної передачі.

Послати повідомлення

Введення продукту

Ознайомлення з продуктом

Використання та особливості

Планетарний редуктор має невеликі розміри, легку вагу, високу вантажопідйомність, тривалий термін служби, стабільну роботу і низький рівень шуму. Він має характеристики розподілу потужності та багатозубця. Він підходить для таких галузей промисловості, як підйомно-транспортна промисловість, будівельна техніка, металургія, гірничодобувна промисловість, нафтохімічна промисловість, будівельна техніка, текстиль для легкої промисловості, медичне обладнання, приладобудування, автомобілі, кораблі, зброя та аерокосмічна промисловість.

Планетарний редуктор - це новий тип планетарного редуктора з широкою універсальністю. Внутрішні зубчасті колеса виготовлені з низьковуглецевої легованої сталі, цементовано, загартовано та шліфовано або азотовано. Вся машина має характеристики невеликого розміру конструкції, великого вихідного крутного моменту, великого коефіцієнта швидкості, високої ефективності, безпечної та надійної роботи.

Аналіз ефективності

Коефіцієнт зменшення: відношення вхідної швидкості до вихідної.

Кількість ступенів: кількість комплектів планетарних передач. Оскільки один набір планетарних передач не може відповідати більшому передаточному відношенню, іноді потрібні два або три набори, щоб задовольнити вимогу користувача щодо більшого передавального числа. За рахунок збільшення числа планетарних передач довжина вторинних або третинних ступенів зниження збільшиться, а ККД знизиться.

Ефективність при повному навантаженні: відноситься до ефективності передачі редуктора за умови максимального навантаження (вихідний крутний момент зупинки при несправності).

Середній термін служби: відноситься до безперервного робочого часу редуктора при номінальному навантаженні та найвищій вхідній швидкості.

Номінальний крутний момент: стандарт для редукторів. За цього значення, коли вихідна швидкість становить 100 об/хв, термін служби редуктора є середнім терміном служби. Якщо це значення перевищено, середній термін служби редуктора буде зменшено. Коли вихідний крутний момент перевищує це значення вдвічі, редуктор виходить з ладу.

Спосіб змащення: змащення не вимагається. Редуктор повністю герметичний, тому немає необхідності додавати мастило протягом усього терміну служби.

Шум: одиницею є децибел (дБ). Це значення вимірюється при вхідній швидкості 3000 об/хв, без навантаження та на відстані одного метра від редуктора.

Зворотний зазор: коли вихідний кінець фіксований, вхідний кінець обертається за годинниковою стрілкою та проти годинникової стрілки, так що коли вихідний кінець створює номінальний крутний момент плюс -2 відсотків крутного моменту, відбувається невелике кутове зміщення на вхідному кінці редуктора, і це кутове зміщення є зворотним зазором. Одиницею є «цент», що дорівнює одній шістдесятій градусу. Значення зворотного зазору, наведені в цьому посібнику, стосуються вихідного кінця редуктора.

Функція планетарного редуктора

Передача потужності і крутного моменту двигуна;

Швидкість передачі та узгодження потужності;

Відрегулюйте відповідність інерції між механічним навантаженням на стороні застосування та двигуном на стороні приводу;

Категорія та модель

серво планетарний редуктор

мікропланетарний редуктор

Кутовий планетарний редуктор

PX42 PX57 PX60 PX80 PX86 PX90 PX110 PX130 PXW57 PXW60 PXW80 PXW86
