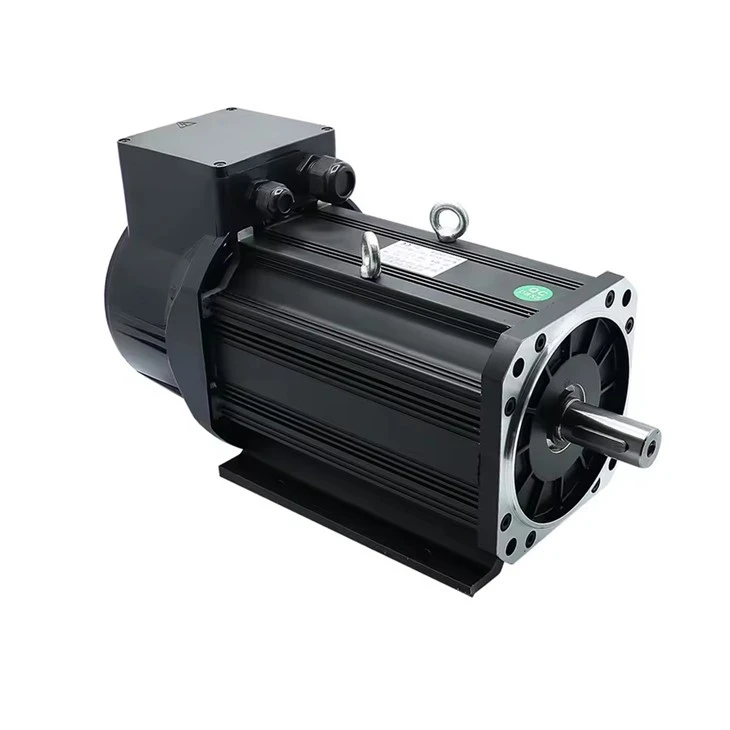

Набір сервошпинделя S3A

Набір сервошпинделя S3A базується на сервоприводі шпинделя змінного струму серії S3A в поєднанні з сумісними двигунами шпинделя. Він широко використовується для приводу шпинделя в такому обладнанні, як верстати з ЧПК і текстильне обладнання, забезпечуючи точне потрійне керування швидкістю, положенням і крутним моментом. Він відповідає потребам промислової обробки, таким як жорстке нарізування різьби, нарізання різьблення та орієнтація шпинделя, а також підтримує повний{4}}замкнутий-контур високоточного-контролю. Діапазон регулювання швидкості 1-30000 об/хв забезпечує виняткову стабільність швидкості.

Послати повідомлення

Введення продукту

Ознайомлення з продуктом

S3A — це цифровий сервопривід змінного струму, який використовує повністю-технології цифрового та векторного керування. Він сумісний з двигунами потужністю від 3,7 кВт до 37 кВт, працює від три-фазного входу змінного струму 380 В і пропонує діапазон регулювання швидкості 1-30000 об/хв.

Об’єднуючи в одне управління швидкістю, положенням і крутним моментом, він підтримує кілька кодерів, а також такі функції, як жорстке нарізання різьби та орієнтація шпинделя. Завдяки повному{1}}замкнутому-контуру високоточного-контролю, він забезпечує високу надійність і чудову стабільність швидкості.

Драйвер сумісний із різними компонентами зворотного зв’язку за положенням, вбудованими-моторизованими шпинделями, двигунами 3,7-37 кВт і три-фазним блоком живлення змінного струму 380 В, здатним керувати двигунами шпинделя та вбудованими моторизованими шпинделями.

Основні переваги

Чудова ефективність керування: використовує технології повного-цифрового та векторного керування для точної та швидкої роботи.

Сильна здатність до перевантаження: оснащено модулями IPM промислового -класу для ефективної обробки раптових стрибків навантаження.

Стабільна робота: має відмінні динамічні характеристики прискорення/гальмування та низькі-швидкісні характеристики для плавного обертання шпинделя.

Висока надійність: Включає в себе кілька механізмів захисту від перенапруги, надмірного струму, перевантаження та інших несправностей.

Широка сумісність: підтримує подвійні кодери та кілька типів зв’язку, адаптуючись до різноманітних промислових установок.

Відповідні продукти

Тип аксесуара	Сумісні моделі/технічні характеристики
Двигун шпинделя	Серія MY165, серія MY204 тощо.
Компонент зворотного зв'язку	Інкрементні фотоелектричні кодери, резольвери, синус-косинусні кодери тощо.
Гальмівний резистор	Для S3a-H75: більше або дорівнює 30 Ом, більше або дорівнює 2000 Вт (залежить від моделі драйвера)
Пристрій верхнього-рівня	Системи ЧПК, програмовані логічні контролери (ПЛК)
Модуль зв'язку	RS485, CANOpen тощо.

Специфікації параметрів

Підходить Моделі приводів	шпиндель Моделі двигунів	Оцінений потужність (кВт)	Оцінений струм (A)	Оцінений крутний момент (Нм)	Номінальна швидкість Максимальна швидкість (об/хв)	Перевантаження кратні
S3-H37F (20A 3,7 кВт) (380 В)	MY165-235C	3.7	7.8	23.5	1500/1800	2
S3-H55F (30A 5,5 кВт) (380 В)	MY204-350C	5.5	13	35	1500/1800	2
S3-H75F (42A 7,5 кВт) (380 В)	MY204-478C	7.5	17.8	47.8	1500/1800	2

Модель і специфікація	ЗМЯ-380-165L-15-60-3R7-RE2-B35-28J-KN	ZMYB-380-200L-15-60-5R5-RE2-B35-28J-KN	ЗМЯ-380-200L-15-60-7R5-RE2-B35-38J-KN
Напруга (В)	380	380	380
Крутний момент (Нм)	23.5	35	48
Потужність (кВт)	3.7	5.5	7.5
Довжина валу (мм)	28	28	38
Номінальна швидкість (об/хв)	1500	1500	1500
Максимальна швидкість (об/хв)	6000	6000	6000
Вага (кг)	23	40	50
Форма кодера	2500-5V	2500-5V	2500-5V
Номер кадру	165L	200L	200L
Форма встановлення	Горизонтальний монтаж	Горизонтальний монтаж	Горизонтальний монтаж

Сценарії застосування

1. Поле верстатів з ЧПУ

Підходить для фрезерних верстатів з ЧПК, обробних центрів, токарних центрів тощо. Він забезпечує високо-точні процеси, як-от жорстке нарізування різьби та нарізання різьби. Повний-замкнутий-контроль забезпечує точність позиціонування шпинделя, задовольняючи потреби у точному фрезеруванні, свердлінні та нарізанні різьби для металевих компонентів.

2. Текстильне машинобудування

Використовується для приводу шпинделя в чесально-чесальних машинах, прядильних машинах, ткацьких машинах тощо. Завдяки своїй чудовій низькій-швидкості та можливостям динамічного прискорення/уповільнення він стабільно контролює швидкість шпинделя під час намотування пряжі та ткання, забезпечуючи однакову якість текстильних матеріалів.

3. Загальне промислове машинобудування

Сумісний із деревообробним обладнанням (наприклад, гравірувальними верстатами з ЧПК), друкарським обладнанням (наприклад, рулонними-друкарськими машинами) та пакувальним обладнанням (наприклад, високо-швидкісними пакувальними машинами). Завдяки -режимному контролю швидкості, позиції та крутного моменту він відповідає таким вимогам, як точне позиціонування для гравіювання на дереві, стабільне розмотування друкованих полотен і точне транспортування пакувальних матеріалів.

4. Поле спеціального обробного обладнання

Застосовується для керування вбудованими-моторизованими шпинделями, такими як високошвидкісні-шліфувальні верстати та машини для лазерної обробки. Він підтримує-високоточний контроль швидкості та крутного моменту моторизованих шпинделів і сумісний із компонентами зворотного зв’язку, такими як інкрементні фотоелектричні кодери, що гарантує точність і ефективність спеціальної обробки.
