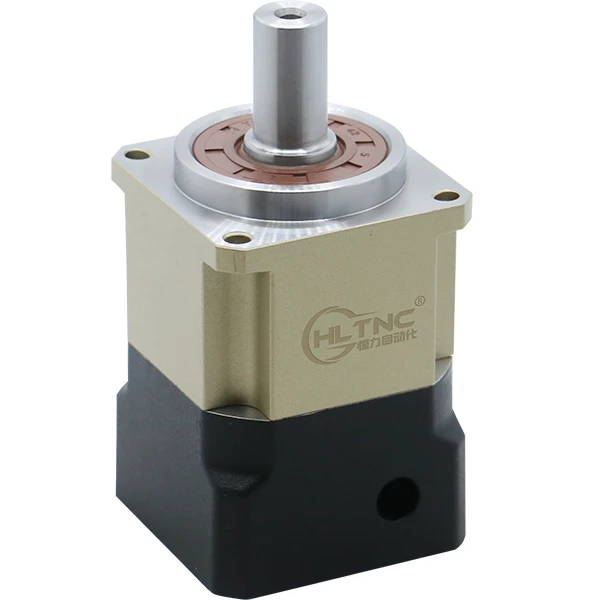

Прецизійний планетарний редуктор

Мінімальний зворотний зазор прецизійного планетарного редуктора серії PGH може досягати менше або дорівнювати 1 кутовій хвилині, коефіцієнт швидкості становить від 3 до 100, а розміри вихідного та вхідного кінця мають різноманітні моделі, які можуть проконсультуватися в службі підтримки клієнтів персонал для конкретних креслень. Прецизійний планетарний редуктор серії PGH фланець 42,60,90,115,142,180,220 ці моделі, кожна модель має багато розмірів, 3 рівні точності, ви можете звернутися до служби підтримки для вибору правильного креслення. Прецизійний планетарний редуктор серії PGH в основному використовується для серводвигуна.

Послати повідомлення

Введення продукту

вступ:

Ми налаштовуємо планетарний редуктор високої точності, високої жорсткості та високого крутного моменту для клієнтів. Наші ретардери виготовлені з високоякісної легованої сталі та науглерожені для забезпечення оптимальної точності. Його стріла та вихідний вал інтегровані для забезпечення максимальної жорсткості на кручення.

Примітка:
1. Перед використанням уважно прочитайте «інструкцію з експлуатації».
2. Встановлення, розбирання та обслуговування редуктора повинні виконуватись професійними техніками.
3. Відповідно до умов вентиляції середовища встановлення, температура редуктора може підвищуватися під час безперервної роботи протягом тривалого часу. Будь ласка, уникайте прямого контакту з редуктором після зупинки оперення під час роботи.
4. Не торкайтеся обертових частин під час роботи. Після встановлення редуктора обов’язково вставте головку бічної заглушки назад, щоб уникнути потрапляння дрібних предметів у редуктор.
5. Редуктор є прецизійним компонентом. Під час встановлення не стукайте по корпусу редуктора м’яким молотком або інструментом, щоб не вплинути на точність роботи.
6. Не розбирайте та не змінюйте редуктор, інакше він може бути травмований або обладнання може бути пошкоджено
7. Редуктор є герметичною конструкцією, а масло відноситься до напівтвердих вдосконалених синтетичних масел, які не потребують заміни масла.

Застереження при застосуванні:
1. Температура навколишнього середовища: -10 градусів ~+90 градусів
2. Висота: не більше 1000 метрів над рівнем моря
3. Уникайте постійної вібрації або ударів
4. Уникайте прямого сонячного світла та накопичення пилу
5. Уникайте бризок води або масла
6. Вологість: не більше 85%, щоб уникнути конденсації
7. Використовуйте в добре провітрюваних місцях
Вхідний кінець і вихідний кінець відповідно з’єднані з серводвигуном і прикладним кінцем і повинні бути ретельно захищені перед використанням, щоб уникнути подряпин або іржі, що вплине на точність встановлення та призведе до поганої роботи.

Технічні характеристики		етап	співвідношення	PHG-42	PHG-60	PHG-90	PHG-115	PHG-142	PHG-180	PHG-220
Нормальний вихідний крутний момент	N·m	L1	3	19	53	145	290	520	950	1100
			4	20	55	150	300	550	1000	1700
			5	17	54	140	290	600	1050	2000
			6	15	46	135	280	560	1000	1850
			7	14	44	125	270	530	960	1750
			8	12	41	110	240	480	900	1550
			3	11	37	95	220	430	800	1500
			10	11	37	95	220	430	800	1450
		етап	співвідношення	PHG-42	PHG-60	PHG-90	PHG-115	PHG-142	PHG-180	PHG-220
		L2	15	19	53	145	290	520	950	1100
			20	20	55	150	300	550	1000	1700
			25	17	54	140	290	600	1050	2000
			30	17	54	140	290	600	1050	2000
			35	17	54	140	290	600	1050	2000
			40	17	54	140	290	600	1050	2000
			45	17	54	140	290	600	1050	2000
			50	17	54	140	290	600	1050	2000
			60	15	46	135	280	560	1000	1850
			70	14	44	125	270	530	960	1750
			80	12	41	110	240	480	900	1550
			90	11	37	95	220	430	800	1500
			100	11	37	95	220	430	800	1450
Швидкість аварійної зупинки	N·m		3.0 рази від нормального вихідного крутного моменту Максимальний вихідний крутний момент T=60% від моменту аварійної зупинки
Номінальна вхідна швидкість	об/хв	L1/2	3-100	5000	5000	4000	4000	3000	3000	2000
Максимальна вхідна швидкість	об/хв	L1/2	3-100	10000	10000	8000	8000	6000	6000	4000
Мікролюфт P0	arcmin	L1	3-10	Менше або дорівнює 2	Менше або дорівнює 2	Менше або дорівнює 2	Менше або дорівнює 1	Менше або дорівнює 1	Менше або дорівнює 1	Менше або дорівнює 1
Мікролюфт P0	arcmin	L2	15-100	Менше або дорівнює 4	Менше або дорівнює 4	Менше або дорівнює 4	Менше або дорівнює 3	Менше або дорівнює 3	Менше або дорівнює 3	Менше або дорівнює 3
Точний люфт P1	arcmin	L1	3-10	Менше або дорівнює 4	Менше або дорівнює 4	Менше або дорівнює 4	Менше або дорівнює 3	Менше або дорівнює 3	Менше або дорівнює 3	Менше або дорівнює 3
Точний люфт P1	arcmin	L2	15-100	Менше або дорівнює 6	Менше або дорівнює 6	Менше або дорівнює 6	Менше або дорівнює 5	Менше або дорівнює 5	Менше або дорівнює 5	Менше або дорівнює 5
Стандартний люфт P2	arcmin	L1	3-10	Менше або дорівнює 6	Менше або дорівнює 6	Менше або дорівнює 6	Менше або дорівнює 5	Менше або дорівнює 5	Менше або дорівнює 5	Менше або дорівнює 5
Стандартний люфт P2	arcmin	L2	15-100	Менше або дорівнює 8	Менше або дорівнює 8	Менше або дорівнює 8	Менше або дорівнює 7	Менше або дорівнює 7	Менше або дорівнює 7	Менше або дорівнює 7
Жорсткість на кручення	N·m /кутна хв	L1/2	3-100	2.5	6	12	23	50	145	220
Максимальне радіальне навантаження	N	L1/2	3-100	760	1570	2780	5340	9000	14000	31810
Максимальне осьове навантаження	N	L1/2	3-100	410	750	1870	3310	5670	6460	18530
Робоча температура	ступінь		3-100	-10 градус ~+90 градус
Термін служби	год		3-100	20000 (10000/безперервна робота)
Ефективність	%	L1	3-10	Більше або дорівнює 97%
Ефективність	%	L2	15-100	Більше або дорівнює 97%
вага	кг	L1	3-10	0.6	1.3	3.5	7.8	16.1	27	55
вага	кг	L2	15-100	0.9	2.0/1.6	5.6/3.9	9.5	19	34	68.5
Монтажна позиція	-	L1/2	3-100	Будь-який напрямок
Рівень шуму	дБА/1м	L1/2	3-100	56	58	60	63	65	67	70
Клас захисту	-	L1/2	3-100	IP65
Змащення	-	L1/2	3-100	Синтетичне мастило
